如何正確測量電解電容ESR
發布：zxjm 瀏覽：26366次
2014-02-18 10:52:18如何正確測量電解電容ESR
如何正確測量電解電容ESR
對于電解電容而言容量、損耗、漏電是重要指標之一，另外還有一個重要的指標ESR，如何用電容測試儀或LCR電橋來測好ESR，下面簡單講幾點：
- ESR是電解電容的串聯等效電阻，需要高頻100K頻率下來進行測試 。
- 用相應的儀器，如ZX8518、ZX8516B、ZX8517等系列的儀器來進行測試，在功能上選擇Cs-Rs 。
- 正確的短路清零，可以開路清零功能關閉，只打開短路功能。把短路片插入ZX28Y05或ZX28Y05A中，看一下儀表上面Rs是否顯示0.0000，如果不能達到小數點后4位為零，需要重新做短路清零。

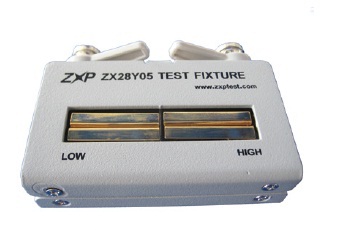

- ESR與測試治具有很大關系，目前市面上測試治具全部是V型槽，不是平面的，因為電解電容的測試腳長短都會影響ESR的值。ZX28Y05就是針對電解電容器來設計的，它的測試面是平的以保證我們能測試到電解電容器引腳根部，保證ESR準確性。ZX28Y05的圖片如下，請仔細觀察其簧片：
