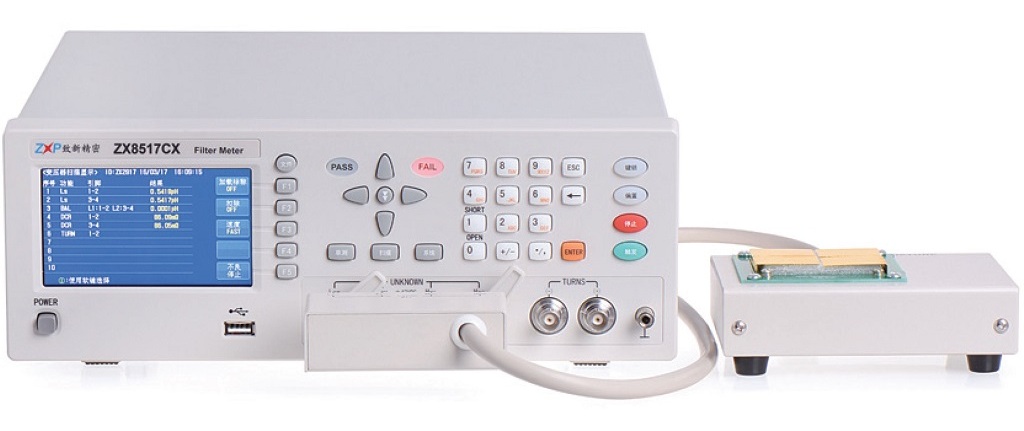

ZX8517CX-4P

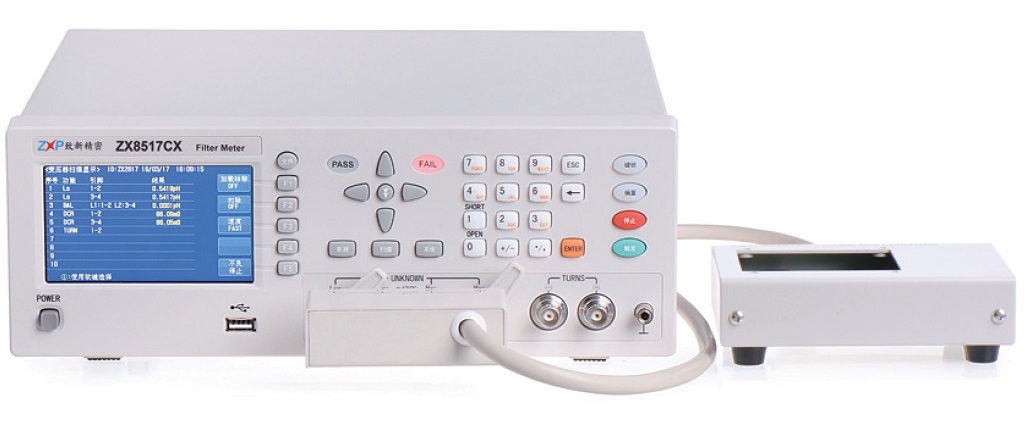

ZX8517CX-6P

簡要說明

ZX8517CX系列濾波器平衡測試儀是專門針對平衡類器件進行高效對比測試而研發高性能平衡測試儀，可方便地對平衡器件對比測試(如集成分壓電阻、平衡電容和共模濾波器)，并且Ls、DCR、圈比，平衡測試結果一屏顯示，更直觀方便。該產品高達0.05%的測量精度，50Hz-200kHz的頻率范圍，50mV-2.0V信號電平，高達50次/秒的測試速度，為產品質量提供可靠保證。

訂購信息

ZX8517CX-4PA：2對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能

ZX8517CX-6PA：3對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能

性能特點

●0.05%測試精度，測量速度快(最高50次/秒))

●30Ω、50Ω、100Ω、10/100Ω多種內阻模式可選
●可對4引腳、6引腳變壓器任意編程Ls、DCR、平衡、圈比一屏測試，更直觀。
●簡單易懂SCPI協議，任意組建電腦測試系統
●合格與不合格LED燈指示、蜂鳴器提示
●豐富的接口，RS232、Usb Device、Handler
●儀器操作簡單，實用，一學即會。
●支持U盤升級，可快速保存測量數據到U盤。
●測試條件保存, 儀器內部50，U盤500組測試文件
●簡體中文、英文操作語言，操作簡單。
●鍵盤鎖定功能，關機自動保存測試條件，下次無需重新設定
●連接電腦方便，可實現數據記錄、保存、處理

型號		ZX8517CX-4PA		ZX8517CX-6PA
測試頻率		50Hz ～ 200kHz, 37個典型頻點
測試參數		L、R、Q、\|Z\|、θ(RAD),C,DCR
測試引腳		4 PIN（2繞組）		6 PIN（3繞組）
基本準確度		0.05%，精度表為準		0.05%，精度表為準
測試速度		快速:50次/秒、中速:20次/秒、慢速:6次/秒
測試電平		50mV-2.0V，連續可調
信號源阻抗		30Ω、50Ω、100Ω、10/100Ω
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路、全頻清零、點頻清零
測試盒平衡治具		標配	無	標配	無
顯示范圍	\|Z\|	0.1 mΩ～99.999MΩ		0.1 mΩ～99.999MΩ
	L	0.0001μH～999.99H		0.0001μH～9999.9H
	R	0.01 mΩ～99.999MΩ		0.1 mΩ～99.999MΩ
	Q	0.1～9999.9		0.1～9999.9
	C	0.0001pF ～ 9999.9 F		0.0001pF ～ 9999.9 F
	θ(RAD)	-3.14159～3.14159		-3.14159～3.14159
	θ(DEG)	-179.99 o ～179.99o		-179.99 o ～179.99o
	Δ%	-99.999%～99.999%		-99.999%～99.999%
	DCR	0.01mΩ-99.9999MΩ		0.01mΩ-99.9999MΩ
等效電路		串聯、并聯
比較器		PASS、HI、LOW(PASS/FAILLED顯示)
接口		GPIB（選件）
		RS232C、UsbHost、Usb Device、Handler
存儲器		內部50組，外部U盤500組文件
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于50 VA
體積(WxHxD)		310mmx110mmx315mm
重量（凈重）		5.5Kg
