簡要說明

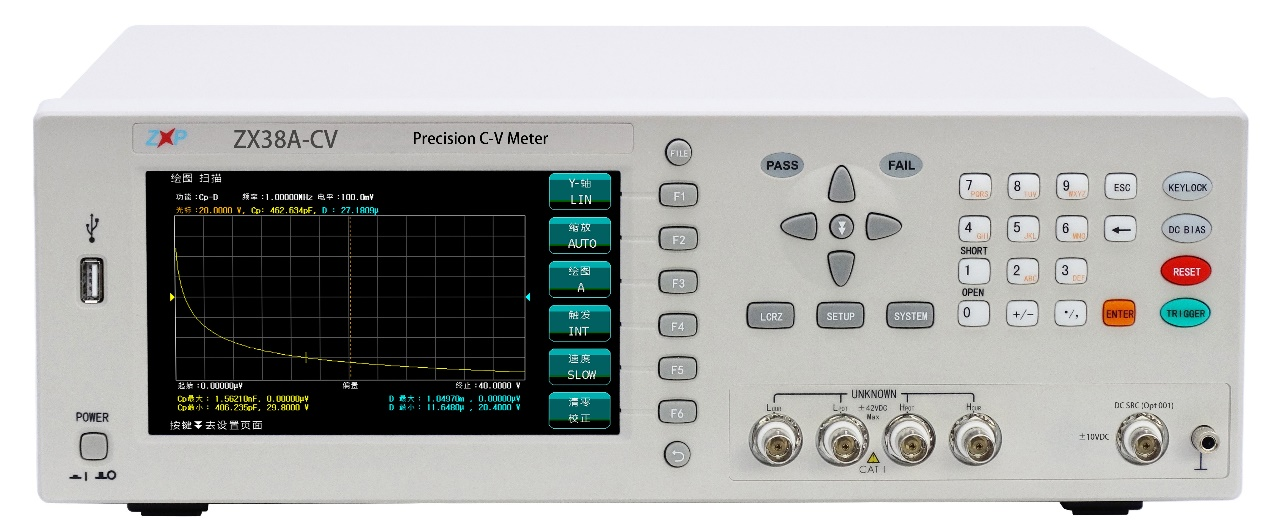

ZX38A-CV半導體C-V特性測試儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz，最小分辨率1mHz，基本測量精度可達0.05%。
主要用于測試半導體器件PN結的勢壘電容在不同偏壓(V)下的電容量(C)。ZX38A-CV半導體C-V特性測試儀除了可以連接電腦上位機軟件掃描分析功能外，還提供在儀器大屏液晶顯示器上直接顯示C-V掃描曲線分析功能。這樣客戶不再需要為每臺儀器配置一臺電腦。這種方式既保證了測試效率，又降低了測試成本、還方便客戶在生產線上使用。還可以把儀器屏幕上顯示圖形和測試數據直接拷貝到U盤。
本儀器還可以測試MOS管的輸入電容Ciss，輸入電阻Rg等參數。同時提供了內置±10VDC電壓源方便客戶測試3端管子。
訂購信息
●ZX38-CV：20Hz-1MHz 半導體C-V特性測試儀
●ZX38A-CV：20Hz-2MHz 半導體C-V特性測試儀
性能特點
●自動平衡技術電橋，4端對開爾文測試端
●提供內部直流偏壓-40V～+40V
●簡體中文、英文操作語言
●繪圖掃描、開路、短路、負載校正等等功能
●進行測試數據、測試條件保存（U盤或內部）
●繪圖掃描圖像直接拷屏到U盤功能
●加強的測試端保護功能
●USB、GPIB(選件)、RS232、LAN（選件）等上位機連接接口
自動平衡電橋技術
ZX38A使用的自動平衡電橋測試原理，把以往簡易的測量運放改進成：Lpot檢零電路，0度90度數字檢相及調制解調電路，Lcur高頻驅動電路等等組成的矢量負反饋網絡。從而保證了測量電路的虛地端更接近理想。自動平衡電橋技術能夠更好的抵消疊加偏壓對電容測量造成的誤差。

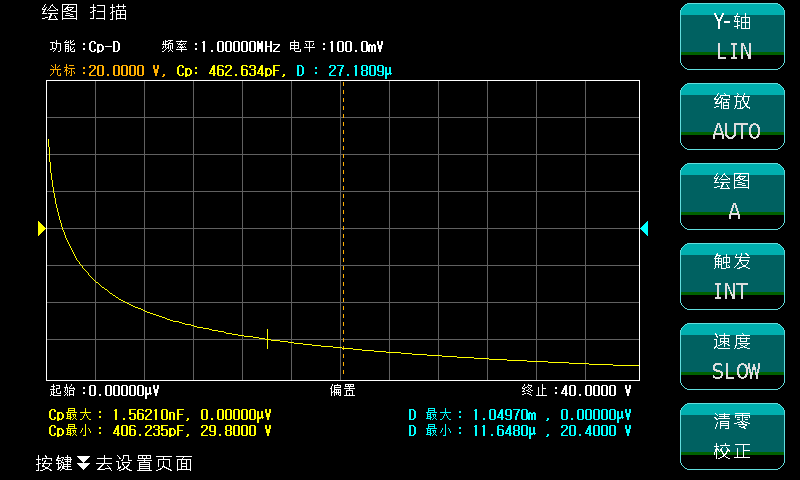

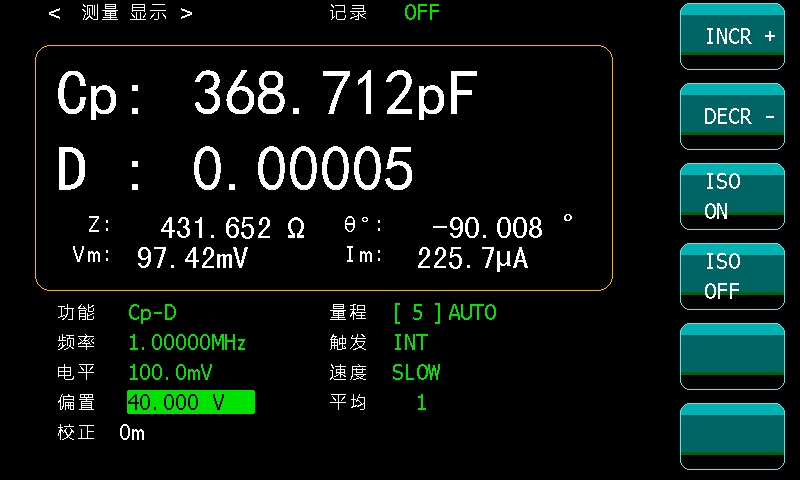

主要測量頁面

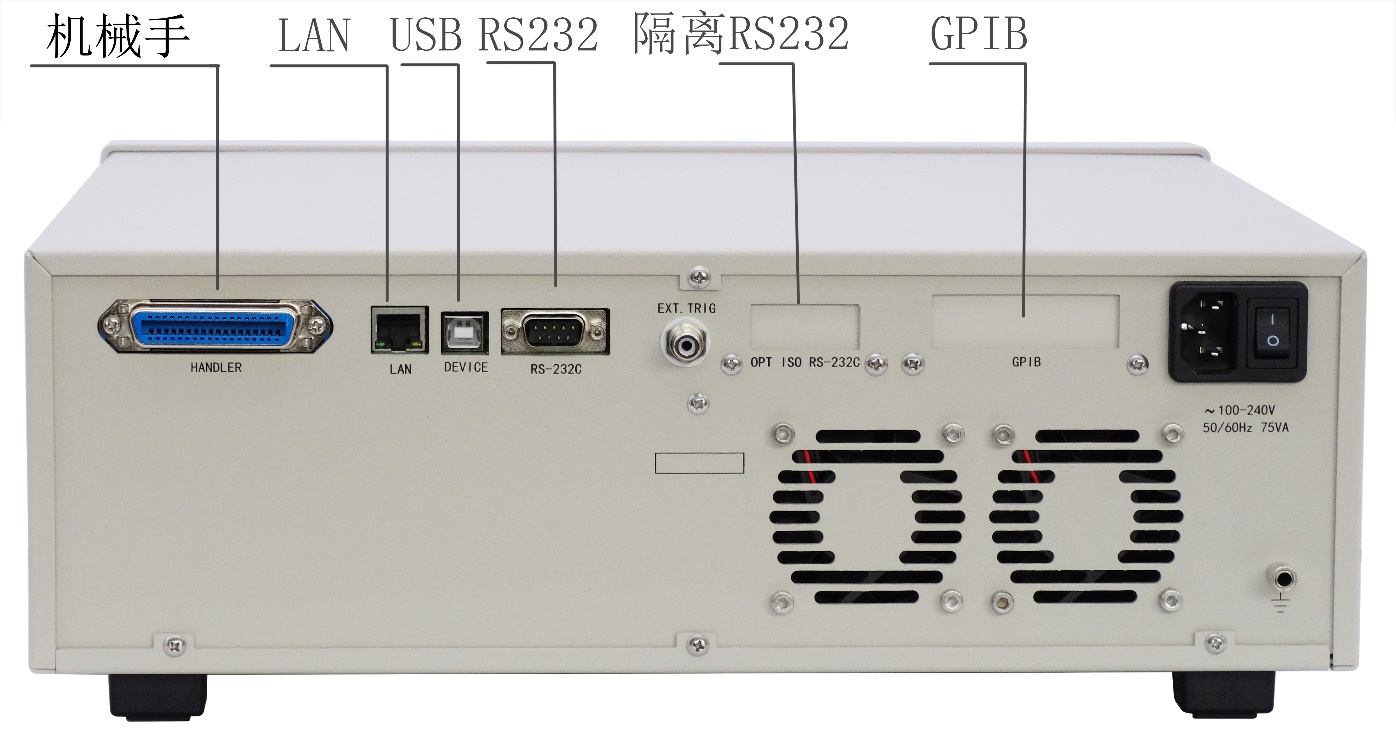

配備多種接口

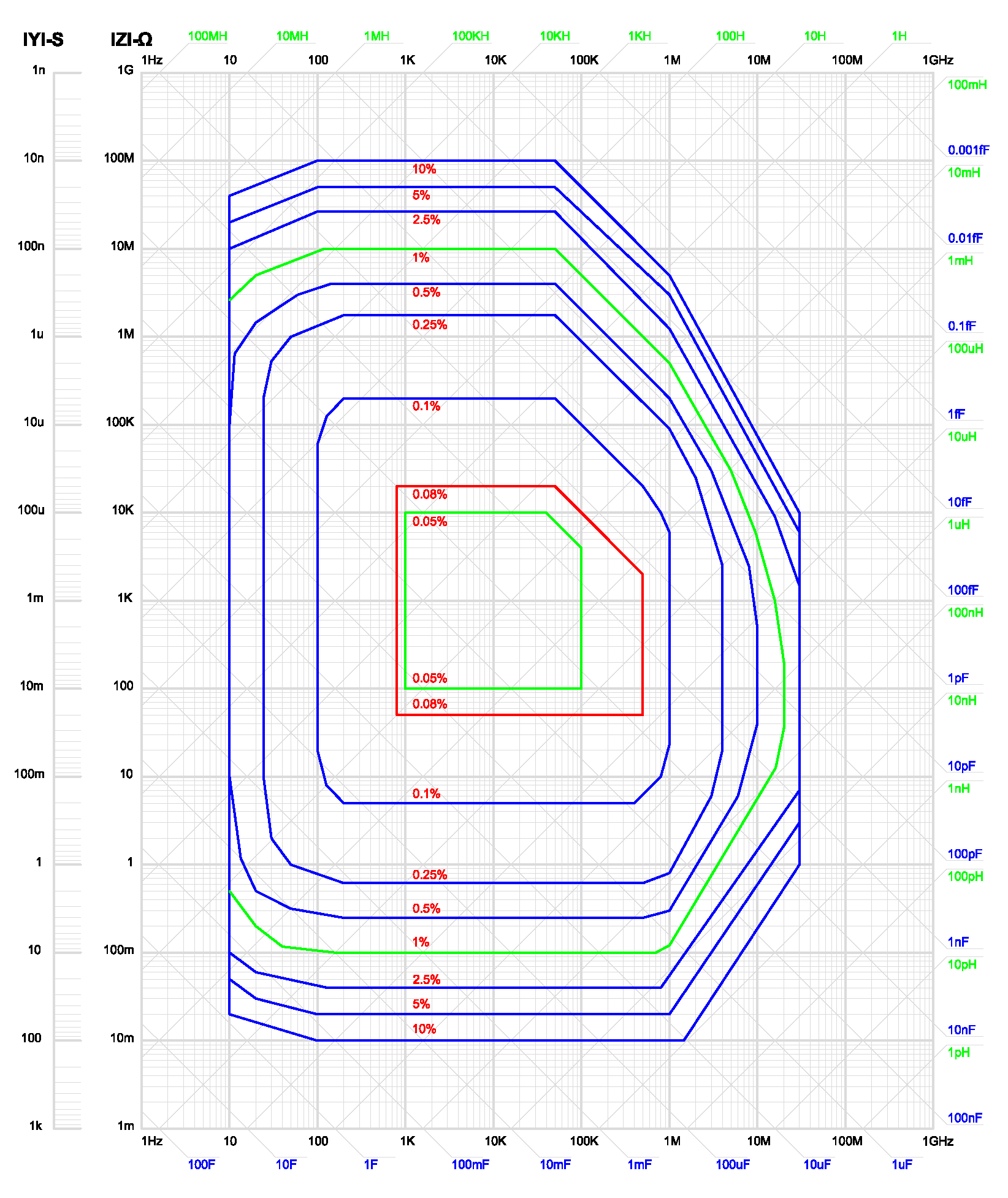

基本測量精度
規格參數
測量參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y| | |
測量電平 | 0.005-20Vrms(<=1MHz) 0.005-15Vrms(>1MHz) | |
基本準確度 | 0.05%, 具體見公司相關企業標準 | |
測量速度 | 快速:100次/秒、中速20次/ 秒、慢速6次/秒 | |
顯 示 范 圍 | |Z|,R,X | 0.01 mΩ～99.9999MΩ |
|Y|，G， B | 0.00001μS～99.9999S | |
C | 0.00001pF～9.99999F | |
D | 0.00001～9.99999 | |
L | 0.00001μH～99999.9H | |
Q | 0.01～99999.9 | |
θ(RAD) | -3.14159～3.14159 | |
θ(DEG) | -179.999 °～179.999° | |
Δ% | -999.999%～999.999% | |
內部直流 偏置電壓 | 可選配±100mA、-40V～+40V | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
校準功能 | 開路/短路、掃頻清零、點頻清零 | |
等效電路 | 串聯、并聯 | |
比較器 | 十檔分選，BIN0～BIN9、NG、AUX | |
PASS、HI、LOW(PASS/FAILLED顯示) | ||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB（選件） | |
溫度濕度 | 0℃～40℃，相對濕度≤75% | |
電源要求 | 100～120 Vac或198～242 Vac | |
46～64 Hz，功率大于75 VA | ||
體積(WxHxD) | 400mmx132mmx410mm | |
重量（凈重） | 8.5Kg | |

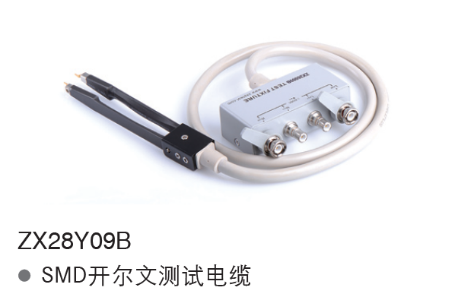

主要附件：

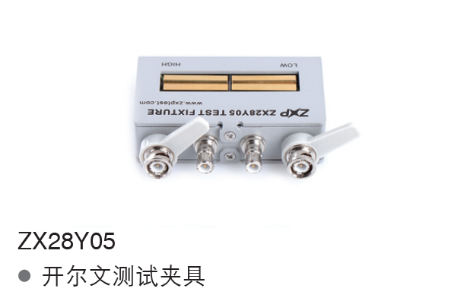

ZX28Y05 |
|

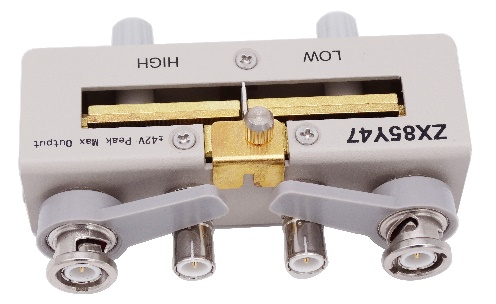

ZX85Y47(選購件) |
|

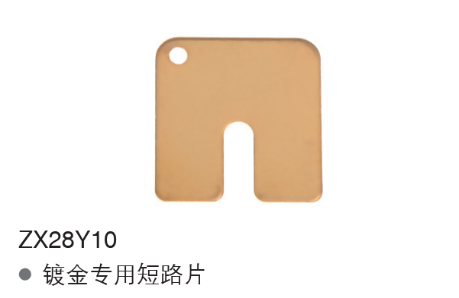

ZX28Y10 |
|
ZX28Y11A |
|
ZX26009B(選配) |
|

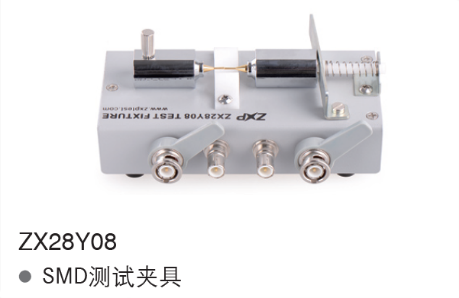

ZX28Y08(選配) |
|
